Creo三维标注
【1.】批量调整文本样式
在模型树选择需要调整文本样式的尺寸,然后通过右键菜单调出【文本样式】对话框,统一修改格式、属性。

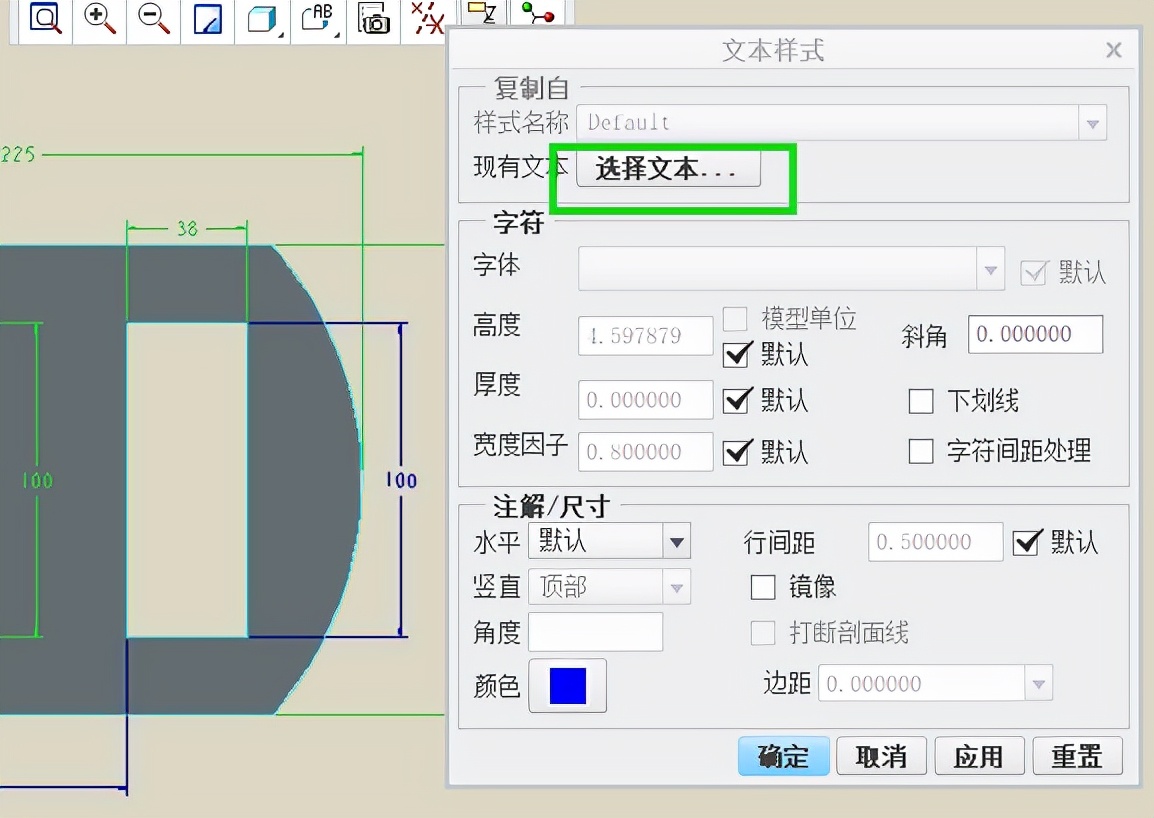

注:此处可使用【选择文本】命令,通过拾取已调整好的文本,以达到复制其样式的目的。
【2.】尺寸位置的调整:

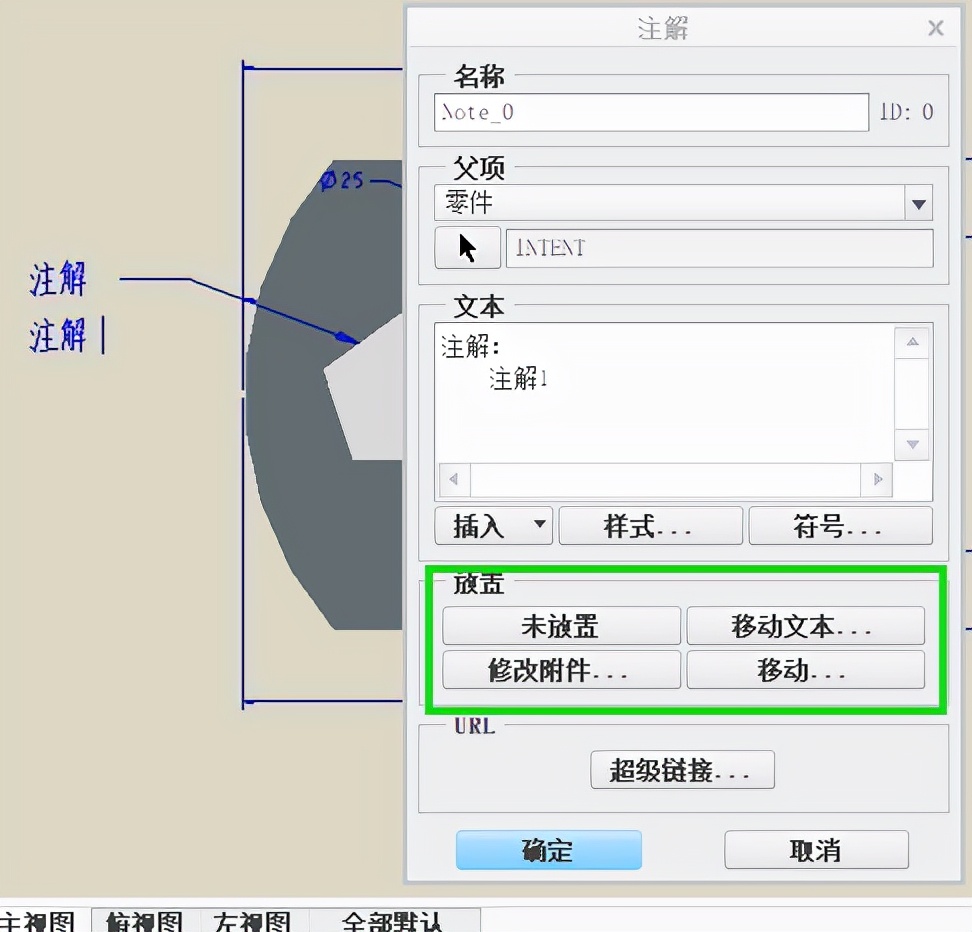

“尺寸”可以直接通过鼠标拖动,但是插入的“注解”需要通过调出注解的【属性】对话框进行调整
注:按住Shift拖动尺寸,可保证尺寸界限不动,只移动尺寸数字的位置(相当于移动文本命令)此功能在调整半径尺寸或直径尺寸时很方便,自行体会……
【3.】箭头方向的调整&箭头样式的修改
-

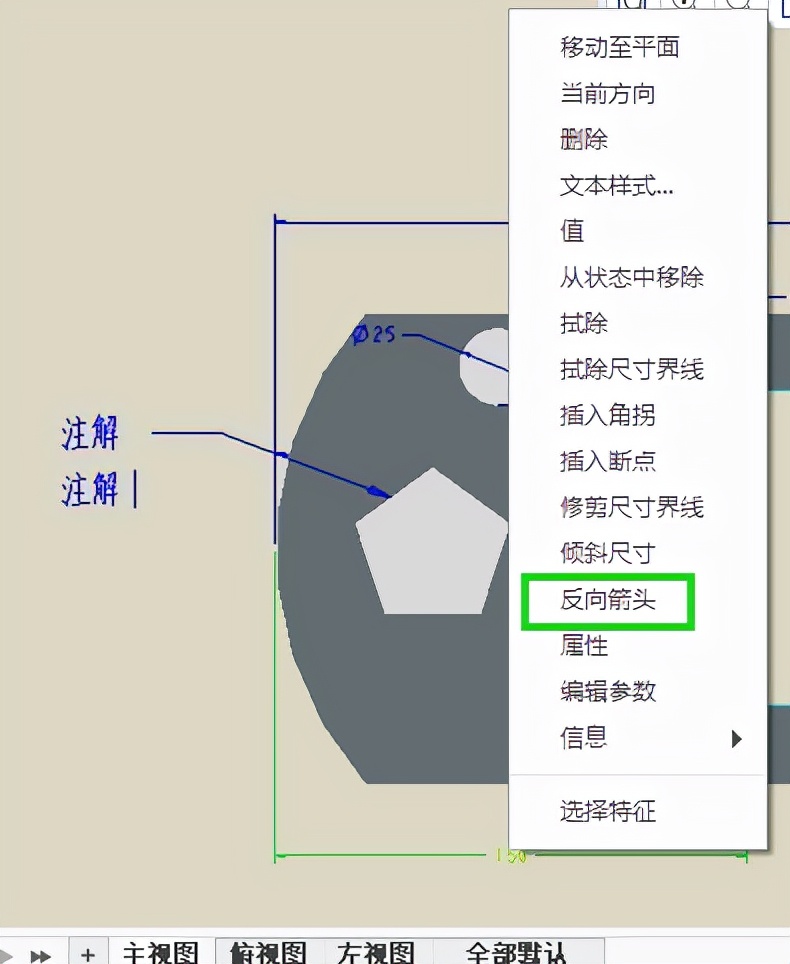

箭头方向的调整:选中需要调整箭头方向的尺寸,通过右键菜单选择【反向箭头】
-

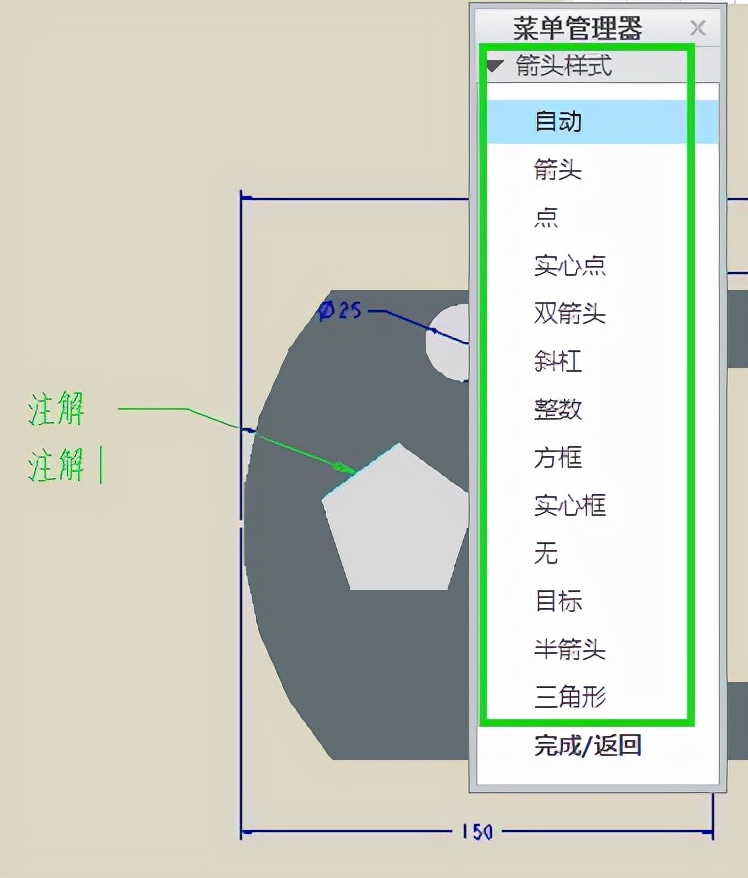

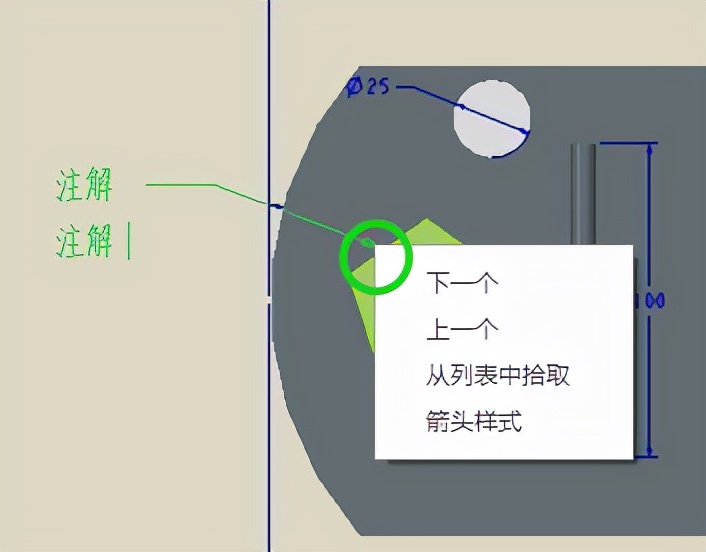

箭头样式的修改:选中尺寸——右击箭头——调取【箭头样式】对话框——选择需要的箭头样式
【4.】角度尺寸的标注

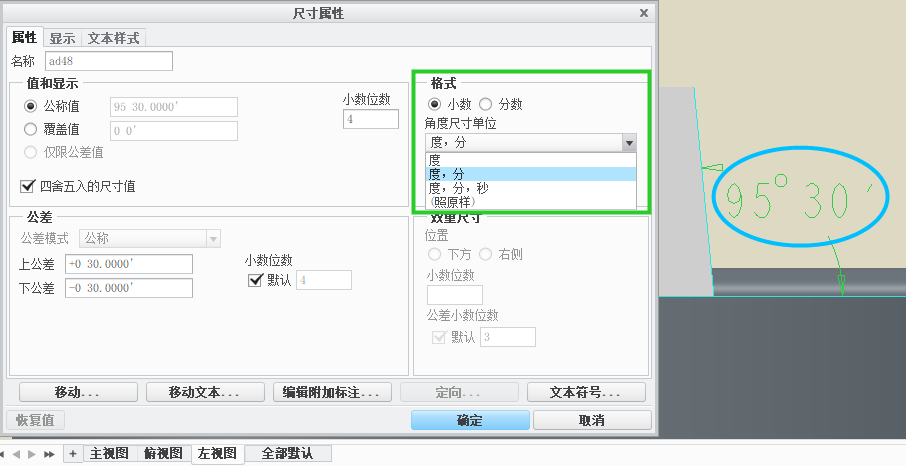

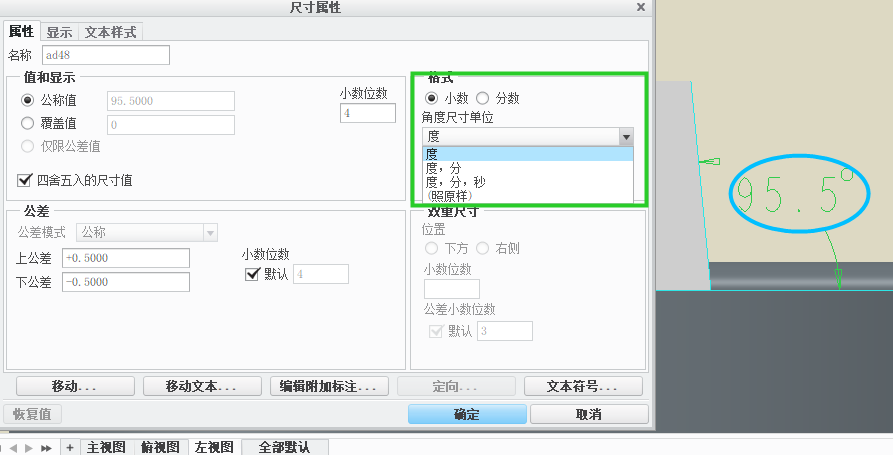

打开【尺寸属性】对话框——调整角度尺寸单位
【5.】定义符号
1.绘制或导入草绘【可以打开现有】,并调整草绘使其符合要求
2.切换到注释选项卡依次点击【符号】——【符号库】,打开符号库菜单管理器
3.点击【定义】输入符号名称——确认,弹出定义符号库的菜单管理器
4.点击【Copy Symbol复制绘图】命令,来到刚才编辑的草绘界面,通过框选拾取需要作为符号的部分,点击确认,返回定义符号的菜单管理器
5.点击【Attributes属性】,来到符号定义属性菜单管理器。可以定义符号的放置类型、符号实例高度。(其他属性的定义依需求进行设置)定义完成后返回符号库的菜单管理器。
6.点击【Write写入】,指定符号目录,将符号写入到磁盘。
